Sistema almacenamiento C&I SAJ CM2 125kW / 261 kWh AC-coupled

Sistema almacenamiento SAJ CM2 125kW con acoplamiento CA

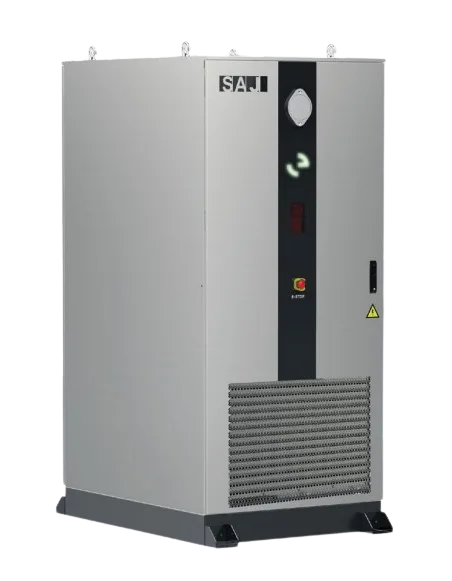

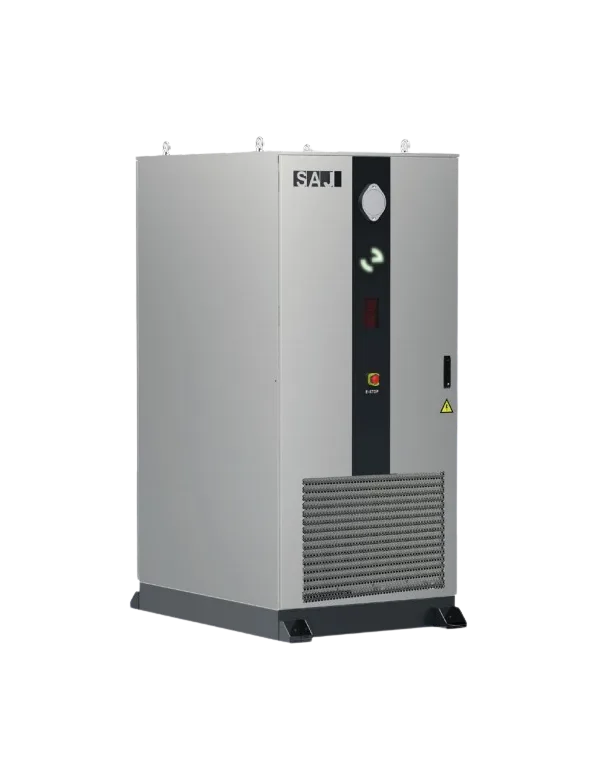

El sistema almacenamiento SAJ CM2 125kW es un BESS all-in-one de 261 kWh LiFePO4 con PCS bidireccional, EMS y refrigeración líquida. Además, se acopla en CA para retrofit junto a FV existente o red trifásica industrial.

Por tanto, encaja cuando ya tienes inversores de red y quieres añadir almacenamiento sin rediseñar el string FV. No obstante, exige cimentación y logística de 2600 kg.

¿Para quién es el CM2?

En concreto, este armario conviene a factorías, logística y tertiary con picos caros o alta autoconsumo. Asimismo, el EMS facilita peak shaving, TOU y escenarios VPP.

• Industrias con FV ya instalada (AC-coupled).
• Centros comerciales o almacenes con demanda >100 kW.
• Proyectos que priorizan refrigeración líquida y >8000 ciclos.
• Plantas que necesitan IP54 de armario e IP65 en PCS.

Potencia, energía y celdas

Según datasheet CM2, este armario BESS declara 125 kW nominales (137,5 kW máx.) y 261 kWh. Además, usa celdas LFP 3,2 V / 314 Ah en configuración 260S1P a 832 V nominales.

• Energía nominal: 261 kWh
• DoD: 0–100 %
• Tasa: 0,5 C
• Ciclos: ≥8000 @70 % EOL
• Packs: 5 · IP67 por pack
• Red: 380/400 V 3L+N+PE · 50 Hz

En consecuencia, cubre turnos largos y recorte de punta con un solo contenedor compacto. Por otro lado, si necesitas MPPT FV nativo, valora la serie CHS2 híbrida.

EMS, seguridad y térmica

Asimismo, el cerebro EMS gestiona autoconsumo, peak shaving y señales de mercado. Asimismo, la arquitectura de seguridad multicapa incluye aerosoles a nivel pack y armario, con referencia UL9540A en la familia.

• Refrigeración: líquida (batería) + aire forzado (PCS)
• IP: IP54 armario / IP65 PCS
• Comunicación: Wi-Fi / Ethernet / RS485
• Temp. operación: −25 ℃ a +55 ℃
• Protección corrosión: C4

Por tanto, la gestión térmica líquida busca RTE alto y vida útil larga. Además, el PCS no aislado simplifica el acoplamiento CA en cuadros industriales.

Dimensionamiento orientativo

Usa 261 kWh y 125 kW como referencia C&I. Además, deja margen si hay varios arranques o turnos 24/7.

Escenario	Consumo típico (kWh/día)	Autonomía orientativa con este modelo	Encaje
Almacén / tertiary	120–160 kWh/día	~1,6–2,2 días	Muy holgado
Industria media con FV	200–260 kWh/día	~1,0–1,3 días	Buen encaje diario
Planta intensiva	400–500 kWh/día	~0,5–0,65 día	Justo; valora paralelo
Peak shaving 80–110 kW	—	125 kW con margen	Excelente
Backup críticos 40–60 kW	150–200 kWh críticos	~1,3–1,7 días	Sólido

Cálculos orientativos. Escríbenos por WhatsApp y te proponemos una estimación más ajustada a tu consumo e instalación.

Instalación y logística

Por otro lado, las dimensiones datasheet son 2325 × 1030 × 1400 mm (Al × An × Pr) y 2600 kg. Por tanto, el manual pide cimentación capaz de ≥2,8 t y superficie nivelada no combustible.

• Incluye: armario CM2-125K-261 (PCS + batería + EMS)
• No incluye: obra civil, cuadros de acometida ni izado en obra
• Garantía: 10 años (condiciones SAJ)

Asimismo, la puesta en marcha es profesional. No obstante, el concepto plug-and-play reduce integración mecánica frente a racks sueltos.

Acoplamiento CA frente a híbrido DC

El acoplamiento CA simplifica el retrofit cuando ya hay inversores de red. Además, evitas rehacer strings y protecciones DC del campo solar.

No obstante, el rendimiento global depende del PCS existente y de las pérdidas de conversión. Por tanto, conviene simular el perfil horario antes de fijar el número de armarios.

Documentación técnica

• Ficha técnica sistema almacenamiento SAJ CM2 125kW (PDF)
• Manual usuario SAJ CM2 (PDF)

Especificaciones técnicas CM2-125K-261

Parámetro	Valor
Modelo	CM2-125K-261
Potencia nom. / máx.	125 kW / 137,5 kW
Energía nominal	261 kWh
Química / config.	LFP 314 Ah / 260S1P
Tensión bat.	832 V (728–936 V)
Acoplamiento	CA (AC-coupled)
IP	IP54 / IP65 (PCS) · packs IP67
Refrigeración	Líquida + aire forzado PCS
Dims / peso	2325×1030×1400 mm / 2600 kg
Ciclos	≥8000 @70 % EOL
Garantía	10 años (condiciones SAJ)

Preguntas frecuentes sobre el sistema almacenamiento SAJ CM2 125kW

¿Qué potencia y kWh necesito?

Con 125 kW y 261 kWh cubres industrias medias de 200–260 kWh/día o peak shaving de 80–110 kW. Si superas eso, planifica paralelo.

¿Qué incluye el pedido?

En resumen, el armario CM2-125K-261 completo (batería, PCS, BMS, EMS, térmica y protección incendio integrada). Obra civil y acometida van aparte.

¿Es compatible con mi FV existente?

Sí: es AC-coupled. Se conecta en el punto de CA junto a inversores de red de terceros sin rehacer strings DC.

¿En qué se diferencia del CHS2?

CHS2 es híbrido con MPPT FV nativos. CM2 se acopla en CA y apunta a retrofit / BESS de mayor energía (261 kWh).

¿Soporta picos industriales?

Hasta 137,5 kW de carga/descarga. El límite práctico lo fijan transformador, cuadro y perfil de arranque.

¿Cuánto pesa y qué base necesita?

2600 kg y 2325×1030×1400 mm. El manual pide cimentación ≥2,8 t y superficie nivelada.

¿Instalación profesional?

Obligatoria. Incluye izado, puesta a tierra, protecciones AC y configuración EMS.

¿Garantía y ciclos?

10 años según SAJ y ≥8000 ciclos al 70 % EOL con refrigeración líquida.

¿Cuándo no comprarlo?

Si necesitas MPPT FV en el mismo armario, elige CHS2. Tampoco si tu potencia supera 125 kW sin plan de paralelo.

¿Sirve para VPP o arbitraje?

El EMS contempla TOU, peak shaving y modos VPP con integración a controladores externos según proyecto.

Por qué comprar en GeneraSolar

En GeneraSolar te ayudamos a integrar el sistema almacenamiento SAJ CM2 125kW con tu FV AC y tu cuadro. Además, revisamos cimentación, izado y estrategia EMS.

• Asesoramiento C&I: acoplamiento CA, kWh y peak shaving.
• Documentación: datasheet y manual para ingeniería.
• Soporte: puesta en marcha y monitorización.

En resumen, este BESS AC-coupled concentra 261 kWh LFP con refrigeración líquida y EMS en un BESS AC-coupled. Por tanto, es una opción fuerte para industria que ya tiene FV en red.

Contacta con GeneraSolar para validar acometida, cimentación y logística del equipo de 2600 kg.
