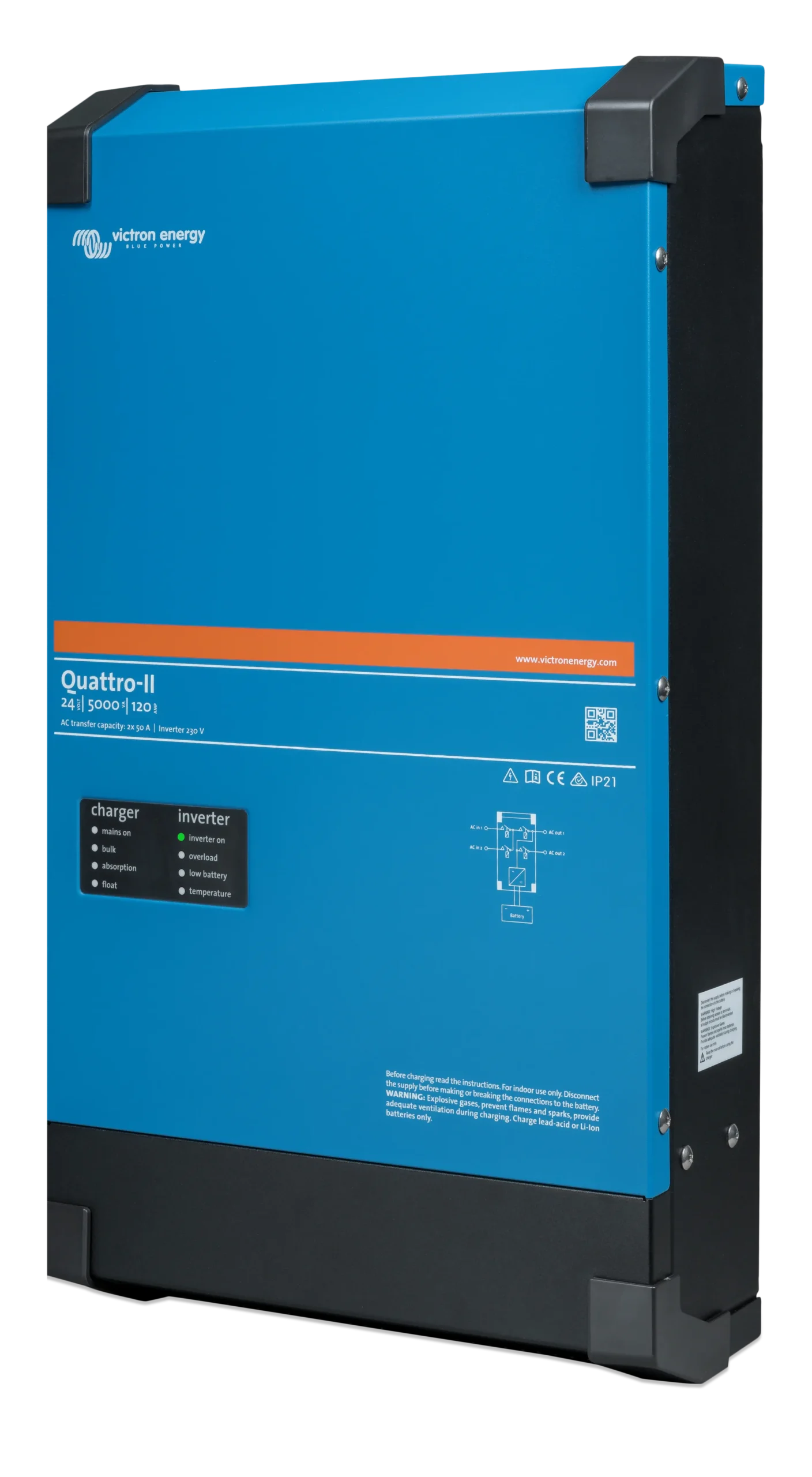

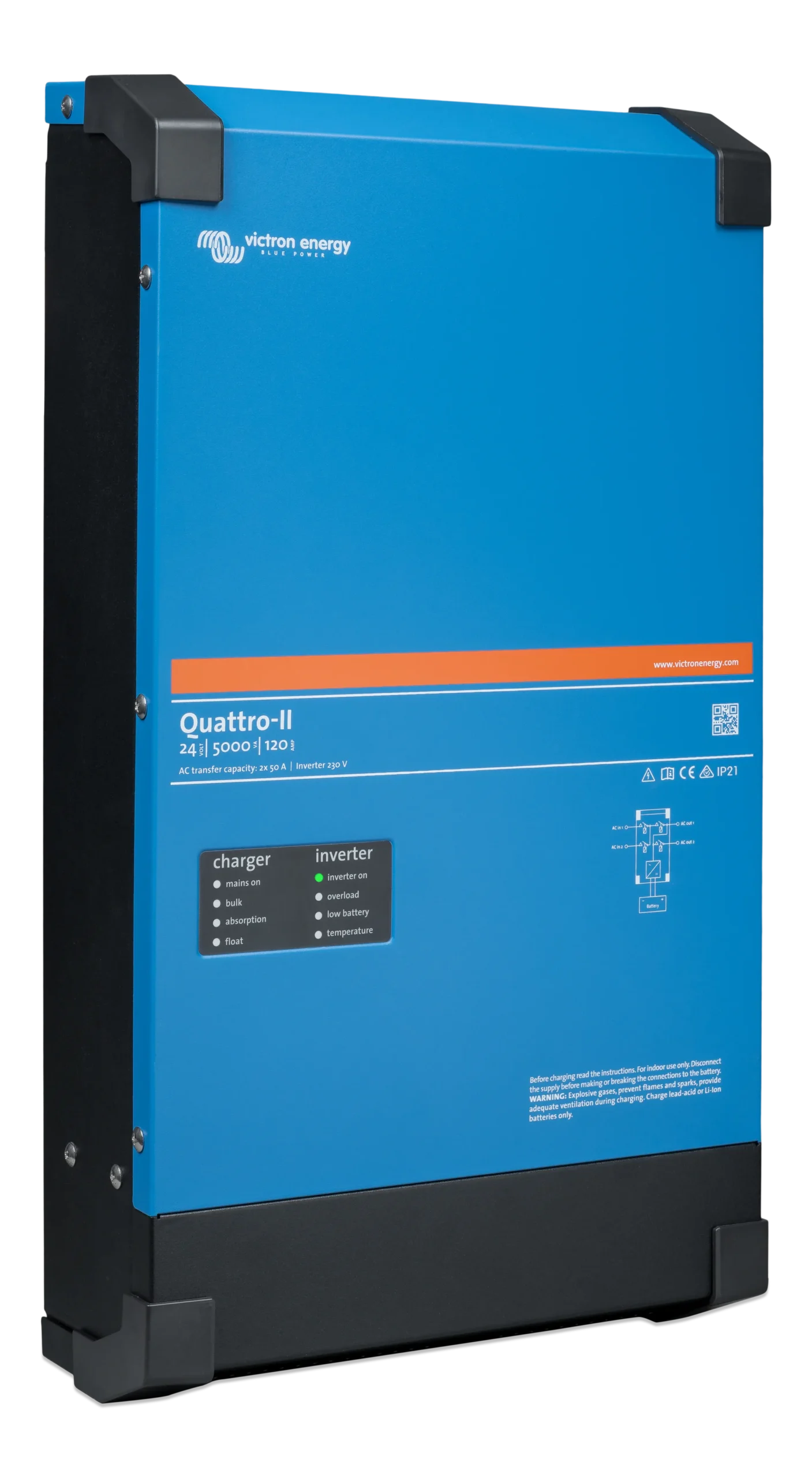

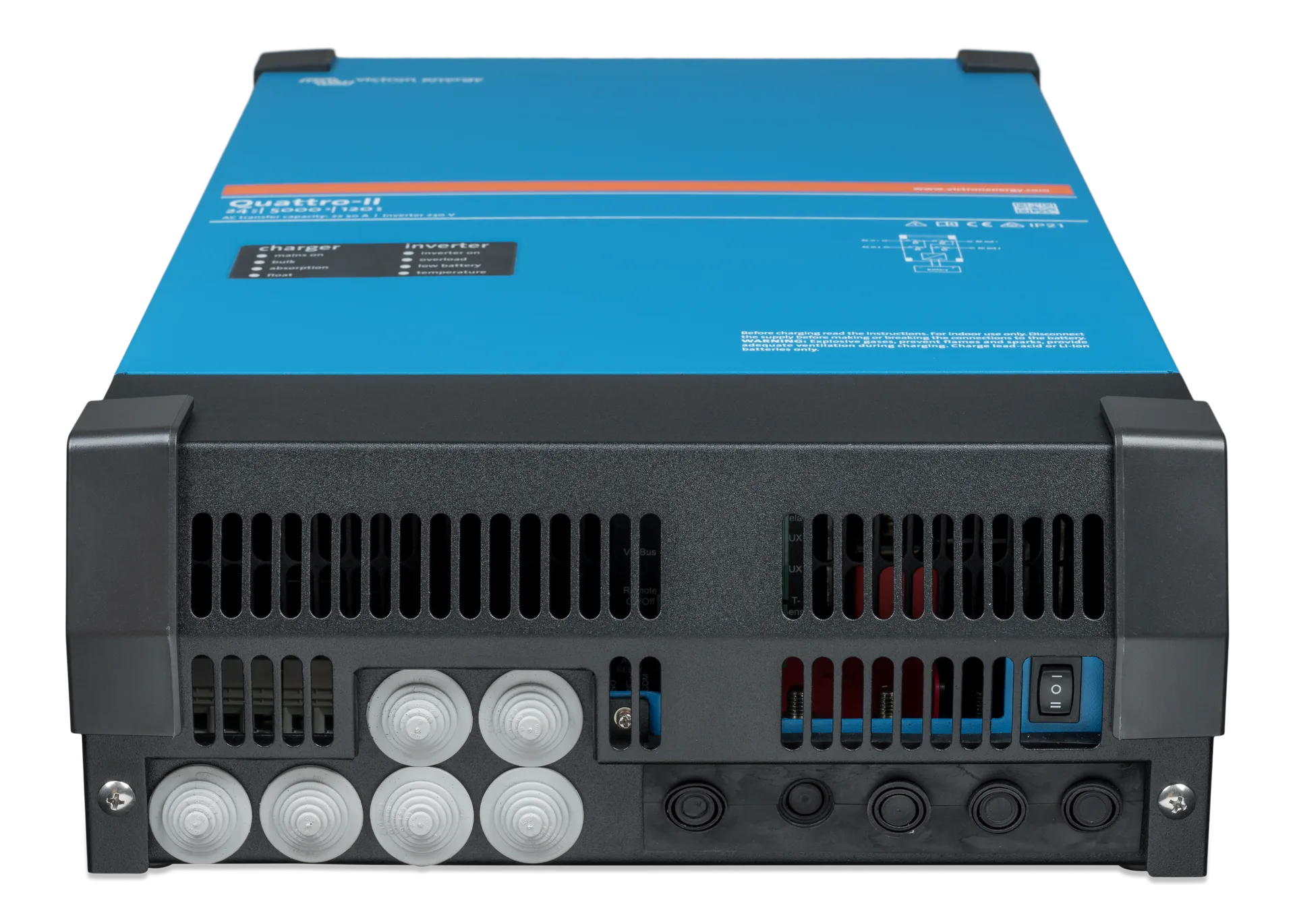

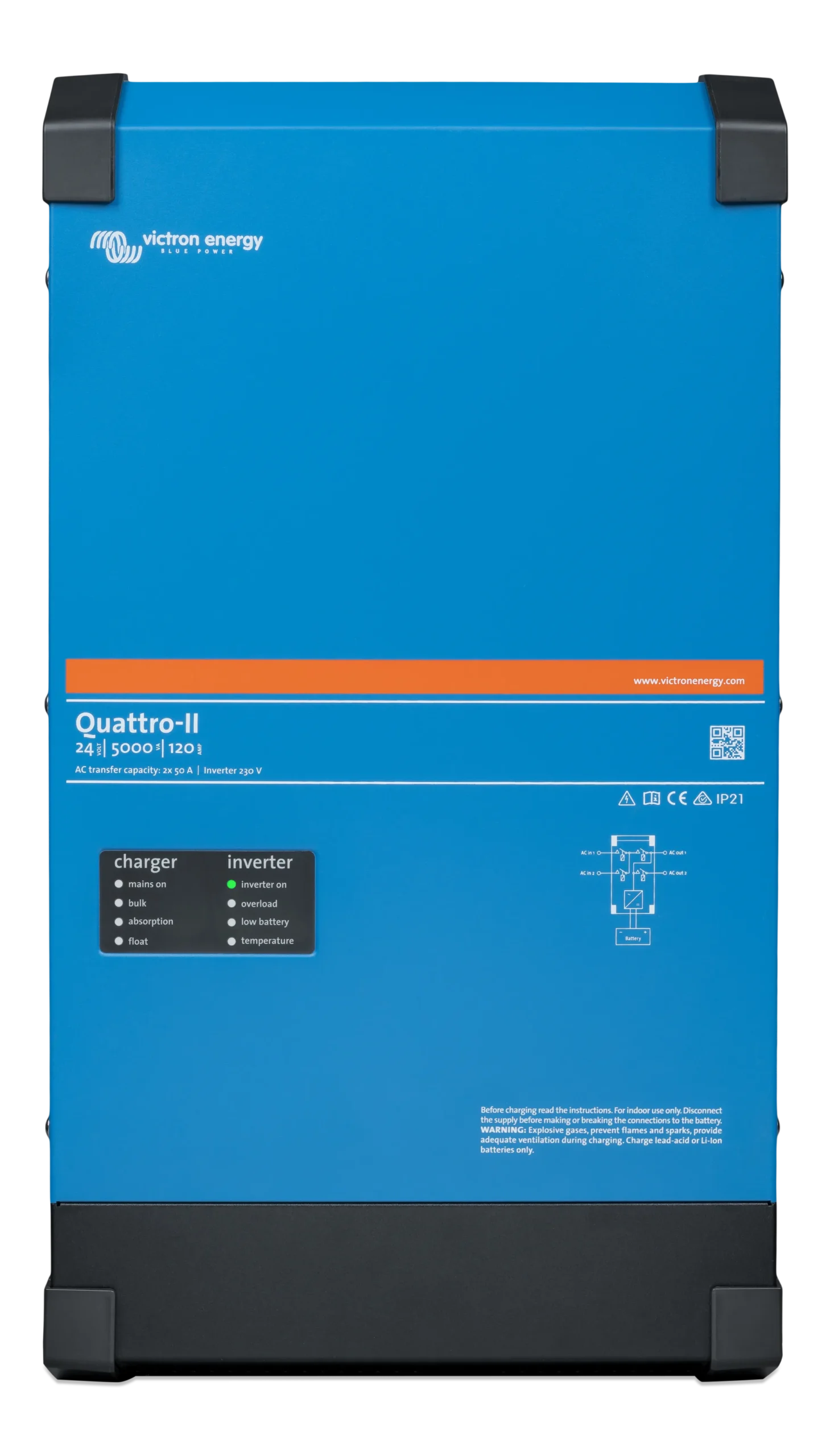

Inversor cargador Victron Quattro-II 24V 5000VA 120A /50

Inversor cargador Victron Quattro-II 24V: dos entradas CA y 5 kVA

El inversor cargador Victron Quattro-II 24V integra inversor de onda senoidal, cargador adaptativo de 120 A y transferencia automática entre dos fuentes CA. Por tanto, encaja cuando necesitas red y generador —o dos generadores— sin perder continuidad en las cargas críticas.

Además, entrega 5000 VA / 4000 W a 25 °C sobre un banco de 24 V. En consecuencia, cubre vivienda, náutica y sistemas off-grid de media potencia con un solo equipo Victron.

¿Para quién es el Quattro-II 24/5000?

Este modelo está pensado para instalaciones que priorizan redundancia de alimentación CA y acumulación a 24 V. Asimismo, conviene si quieres separar cargas no críticas en la salida auxiliar.

• Náutica y autocaravana: pantalán + generador con conmutación automática.
• Backup residencial: salida principal no-break en menos de 20 ms.
• Off-grid híbrido: PowerAssist para reforzar generador o acometida limitada.
• Ecosistema Victron: VE.Bus, GX y portal VRM.

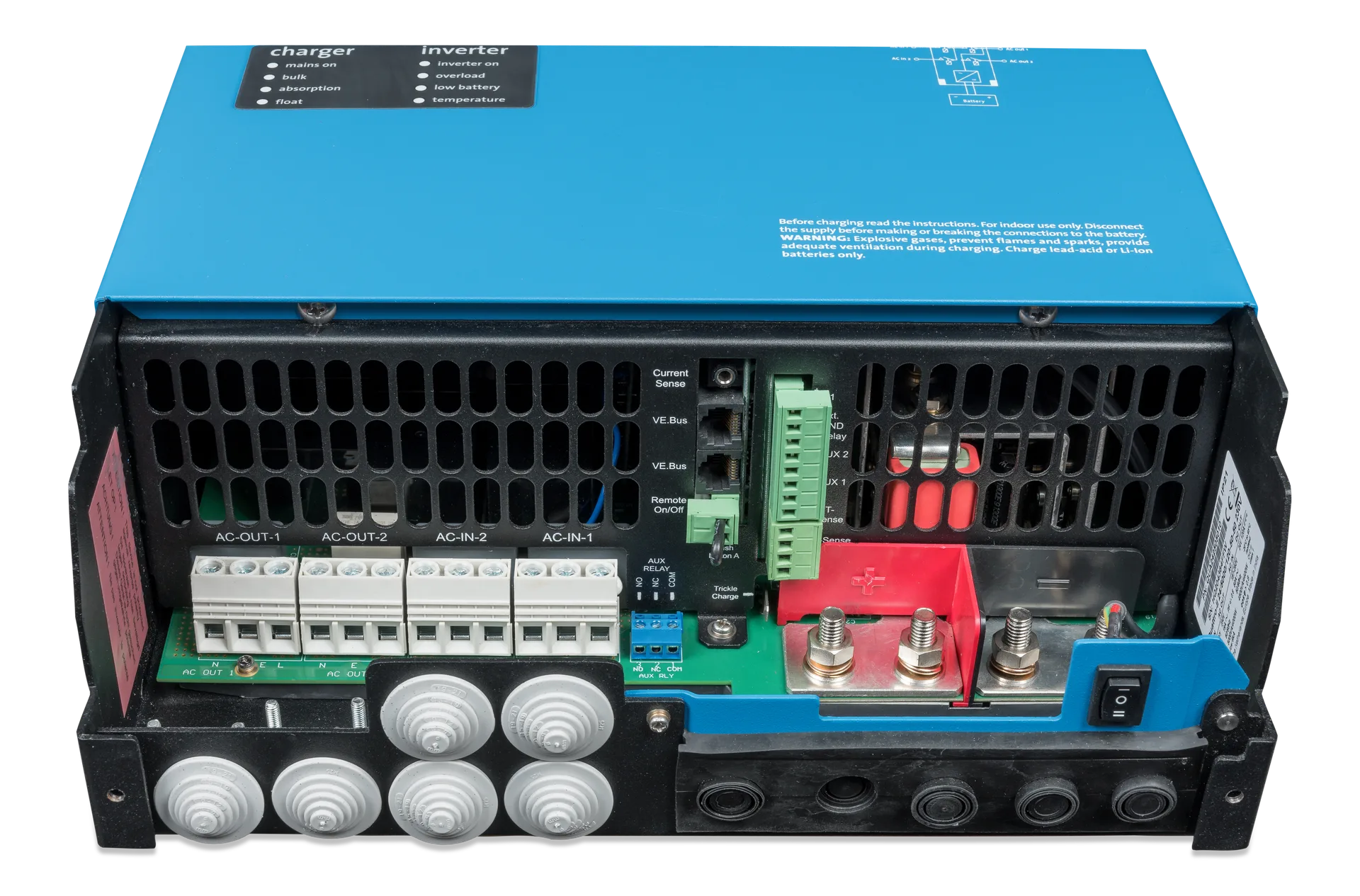

Dos entradas CA y dos salidas CA

El Quattro-II admite dos fuentes CA independientes y se conecta a la activa. No obstante, la salida principal mantiene alimentación casi continua ante un corte de red o generador.

Por otro lado, la segunda salida solo opera cuando hay CA en alguna entrada. De este modo, puedes conectar climatización o calentadores que no deben drenar la batería.

• Transfer switch: 50 A por entrada.
• Corriente entrada CA máx.: 50 A.
• Salida auxiliar: 32 A (off por defecto en modo inversor).

PowerControl, PowerAssist y potencia

Con PowerControl limitas la corriente de la fuente CA para no sobrecargar el generador o el pantalán. Además, PowerAssist aporta energía de batería cuando el consumo supera ese límite.

• Continua 25 °C: 5000 VA / 4000 W.
• Continua 40 °C / 65 °C: 3700 W / 3000 W.
• Pico: 9000 W.
• Eficiencia máx.: 96 %.
• Consumo vacío: 18 W (AES 12 W; Search 2 W).

Gracias a esa curva, el inversor cargador Victron Quattro-II 24V mantiene buen margen para arranques de bomba o herramientas. Por tanto, reduce disparos de protecciones en acometidas ajustadas.

Cargador 120 A para bancos 24 V

El cargador interno alcanza 120 A con perfiles de absorción, flotación y almacenamiento. Asimismo, el rango de entrada CA del cargador es 187–265 V a 45–65 Hz.

• Absorción: 28,8 V.
• Flotación: 27,6 V.
• Storage: 26,4 V.
• Sensor de temperatura: incluido.

En consecuencia, puedes cargar litio o plomo 24 V con parámetros ajustables vía VEConfigure y dispositivo GX.

Comparativa con el Quattro-II 48 V

La familia Quattro-II 5 kVA comparte arquitectura; cambia la tensión de batería y la corriente de carga. No obstante, ambos modelos ofrecen transfer 50 A y PowerAssist.

Modelo	Código	Batería	Carga	Peso
Quattro-II 24/5000/120-50/50	QUA242505010	24 V (19–33 V)	120 A	31 kg
Quattro-II 48/5000/70-50/50	QUA482504010	48 V (38–66 V)	70 A	29 kg

Datos de la ficha técnica Victron Quattro-II; elige 24 V o 48 V según el banco previsto.

Paralelo, trifásico y monitorización

Puedes conectar hasta seis unidades en paralelo para subir potencia. Por otro lado, admite trifásico y fase dividida según diseño del sistema.

Además, el puerto VE.Bus enlaza con Cerbo GX, Ekrano GX u otros dispositivos GX para configuración y VRM. De este modo, supervisas alarmas, históricos y firmware a distancia.

• Puertos de propósito general: 2×.
• Remote on-off: sí.
• Relé programable: sí.

Dimensionamiento orientativo

Para una embarcación o vivienda con banco 24 V de 400–800 Ah y cargas esenciales de 2–4 kW, el inversor cargador Victron Quattro-II 24V suele cubrir backup y picos cortos. Asimismo, si prevés climatización en la auxiliar, dimensiona generador y transfer 50 A con margen.

Esta orientación no sustituye un estudio de demanda. Por tanto, contacta con GeneraSolar para cruzar consumo, autonomía y topología FV.

Documentación técnica

• Ficha técnica del inversor cargador Victron Quattro-II 24V (PDF)
• Plano de dimensiones Quattro-II 24V 5kVA (PDF)
• Manual MultiPlus-II / Quattro-II (PDF)

Instalación, garantía y seguridad

La instalación debe ejecutarla personal cualificado según REBT y el manual Victron. Asimismo, la carcasa IP21 exige ubicación interior protegida.

• Peso / medidas: 31 kg; 607 × 329 × 149 mm.
• Conexión batería: tornillos M8.
• Conexión AC: bornes hasta 13 mm².
• Temperatura: −40 a +65 °C con ventilación asistida.
• Garantía Victron: 5 años estándar.

Preguntas frecuentes sobre el Quattro-II 24 V

¿En qué se diferencia del MultiPlus-II?

El Quattro-II aporta dos entradas CA con conmutación automática. En cambio, el MultiPlus-II trabaja con una entrada CA principal.

¿Puedo usarlo en ESS con red?

Sí, con certificaciones y configuración adecuadas vía GX. No obstante, valida normativa local y protecciones antiisla antes de verter.

¿Sirve para trifásica?

Sí, con varias unidades coordinadas. Un solo equipo es monofásico 230 V.

Por qué comprar en GeneraSolar

En GeneraSolar te ayudamos a elegir entre Quattro-II 24 V y 48 V según batería, generador y cargas críticas. Además, revisamos compatibilidad GX y protecciones antes del envío.

• Asesoramiento técnico: topología dual-AC y PowerAssist.
• Catálogo Victron: MPPT, BMS y monitorización.
• Soporte postventa: acompañamiento en puesta en marcha.

Especificaciones técnicas del Quattro-II 24/5000

Parámetro	Valor
Modelo	Quattro-II 24/5000/120-50/50
Código Victron	QUA242505010
Potencia nominal	5000 VA / 4000 W (25 °C)
Pico	9000 W
Entrada DC	19–33 V (24 V nominal)
Salida AC	230 V ± 2 %, 50 Hz
Cargador	120 A
Transfer / I entrada	50 A / 50 A
Entradas / salidas CA	2 / 2
Eficiencia	96 %
Peso / dimensiones	31 kg; 607 × 329 × 149 mm
IP	IP21

Resumen y próximos pasos

En resumen, el inversor cargador Victron Quattro-II 24V aporta 5 kVA, carga a 120 A y doble entrada CA con PowerAssist en un formato 24 V. Por tanto, si buscas redundancia de red/generador y backup no-break, este SKU es la referencia correcta frente al MultiPlus-II de una sola entrada.

Contacta con GeneraSolar para dimensionar batería, generador y monitorización a medida de tu instalación.
