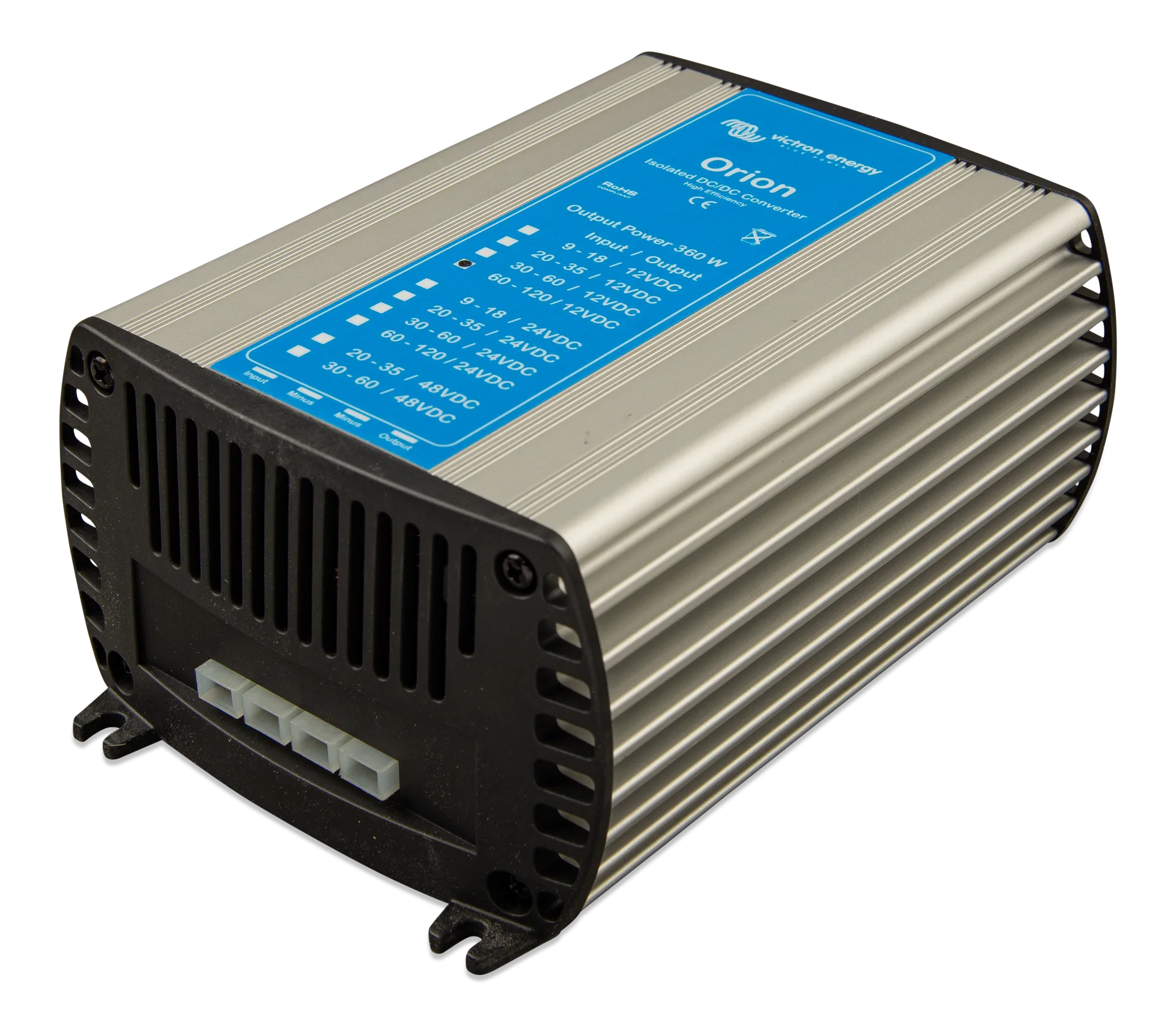

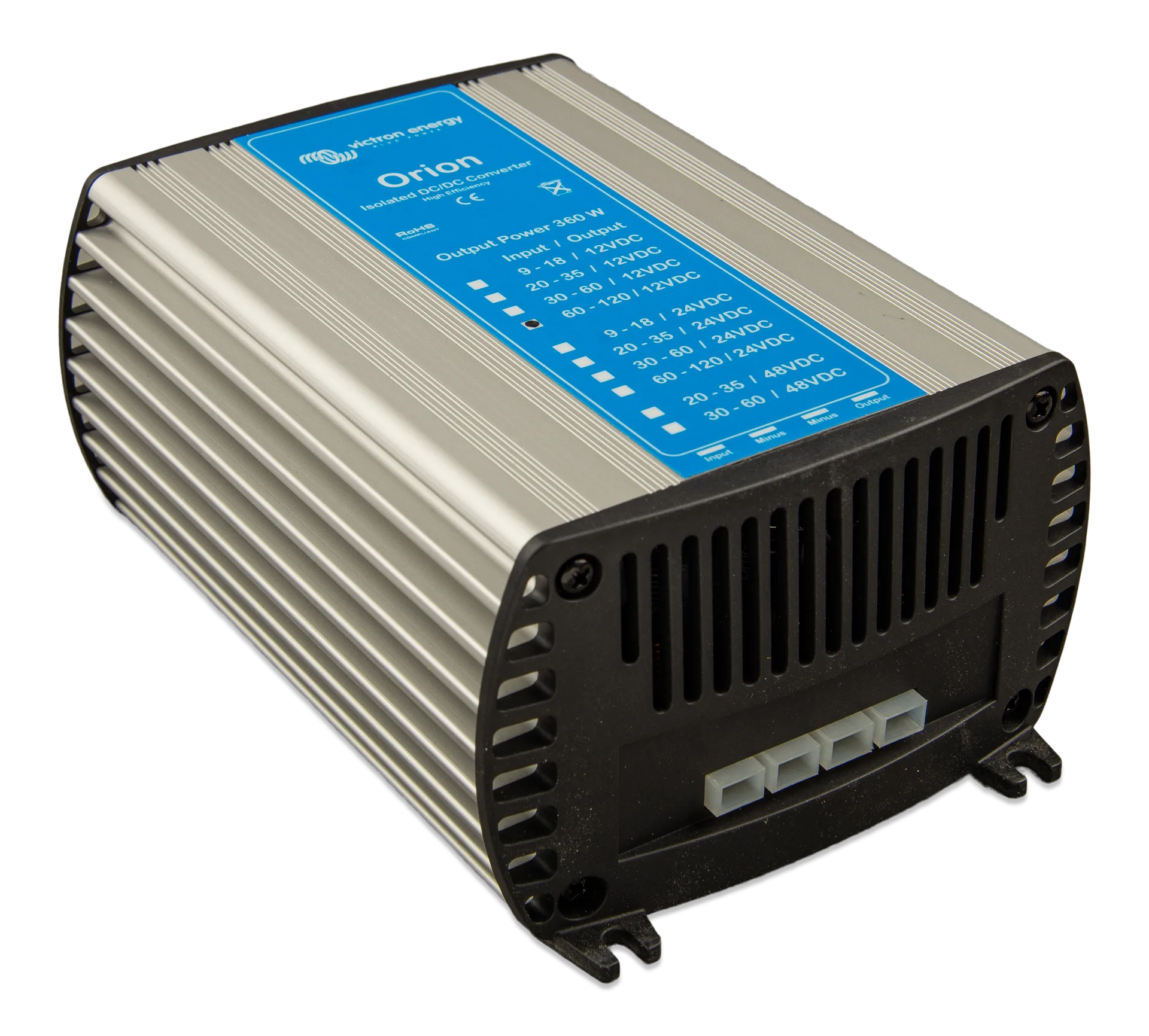

Convertidor CC-CC Victron Orion 110V a 24V 15A Isolated

convertidor Orion 110V a 24V: secundario aislado de 15 A

El convertidor Orion 110V a 24V Victron genera 24 V regulados con aislamiento galvánico desde un bus de alta tensión. Por tanto, alimentas cargas o baterías de 24 V sin compartir masa con la entrada.

Además, el Orion 110/24-15A aporta 15 A continuos (360 W). En consecuencia, cubre consumos medios-altos en instalaciones con bus nominal de 110 V.

Asimismo, pertenece a la familia Orion aislado de alta entrada, no a Orion-Tr ni Orion-Tr Smart. De este modo, evitas mezclar referencias con rangos de entrada distintos.

¿Para quién es el Orion 110/24-15A?

Encaja cuando tu fuente primaria opera cerca de 110 V DC y el secundario debe ser 24 V. Además, conviene si necesitas aislamiento galvánico y carcasa industrial con disipador de aluminio.

• Bus alto: entrada 110 V nominal (60–140 V).
• Salida 24 V: 15 A continuos para cargas o batería auxiliar.
• Obra: terminales Faston 6,3 mm y montaje por orejetas.

Aplicaciones del convertidor aislado 24 V

Este convertidor Orion 110V a 24V resuelve el salto desde buses altos hacia electrónica o baterías a 24 V. Por otro lado, el aislamiento reduce bucles de masa en armarios compartidos.

No obstante, calcula fusibles y sección según corriente de entrada. Así mantienes caídas de tensión bajo control.

• Alimentación 24 V desde bus 110 V.
• Separación galvánica > 400 Vrms entre entrada, salida y carcasa.
• Integración en vehículos especiales o sistemas industriales DC.

Comparativa Orion 110 V 360 W

Misma entrada, aislamiento y mecánica; cambia la tensión y corriente de salida.

Rendimiento térmico y protecciones

La eficiencia es aprox. 85 % y el consumo en vacío queda bajo 25 mA. Además, la refrigeración por aire con control de temperatura protege el equipo en carga continua.

En cambio, por encima de 40 °C aplica derating hasta 0 A a 70 °C. Por tanto, deja ventilación alrededor del disipador.

• Estabilidad: 2 %.
• Tolerancia: 3 %.
• Ruido: < 50 mV rms.
• Protecciones: sobrecorriente, sobretemperatura, polaridad invertida, sobretensión y cortocircuito.

Instalación mecánica

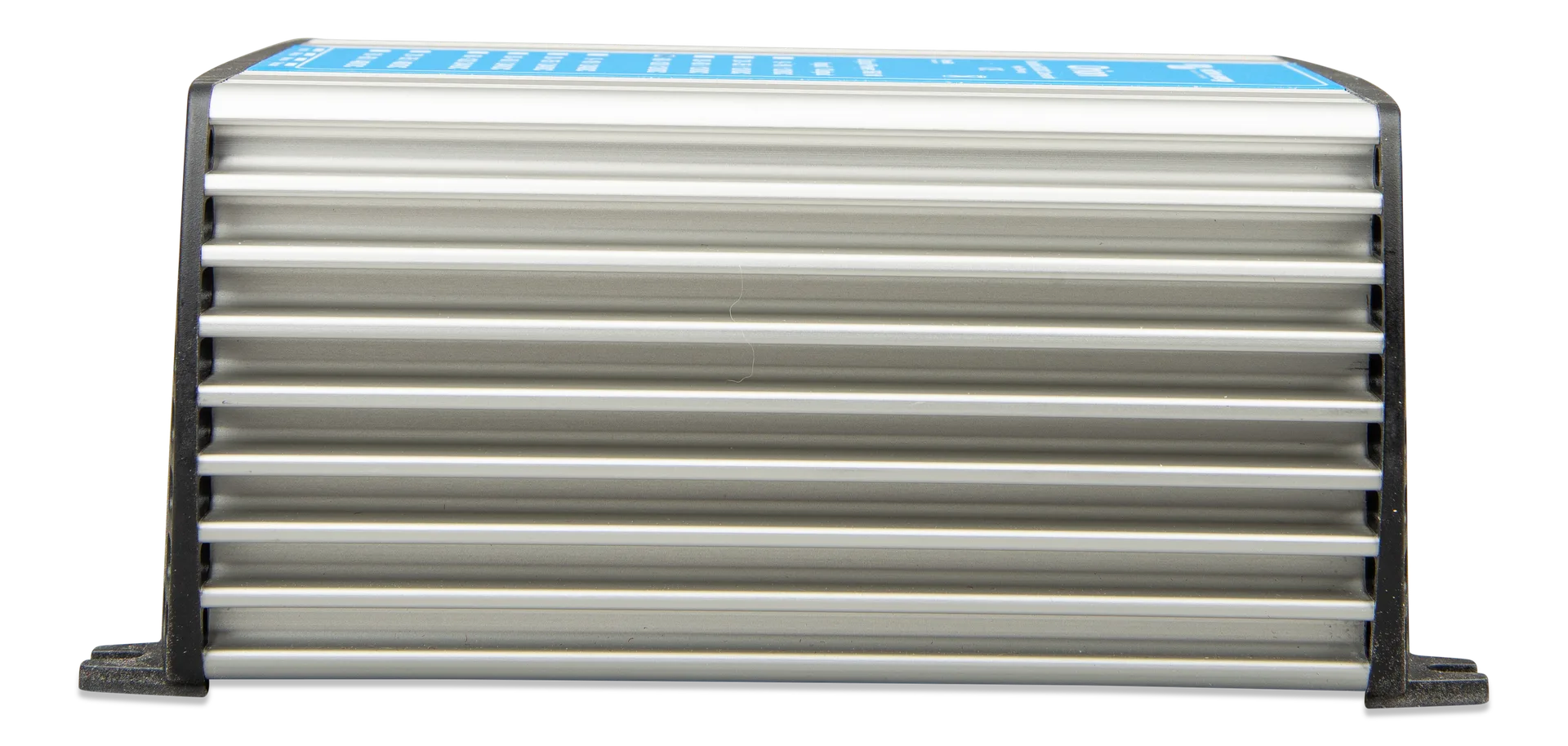

La carcasa mide 82 × 132 × 190 mm y pesa 1,4 kg. Asimismo, el aluminio anodizado actúa como disipador principal.

Finalmente, respeta polaridad y fusibles de entrada: el diseño incluye fusible, diodo y varistor. De este modo, reduces riesgos ante inversión o picos.

• Temperatura de trabajo a plena carga: −20 a +40 °C.
• Humedad: máx. 95 % sin condensación.
• Normas: EN 60950 y familia EN 61000 / EN 55014.

Preguntas frecuentes sobre el convertidor Orion 110V a 24V

¿Qué diferencia hay con el 110/12-30A?

Misma potencia y entrada. En cambio, este modelo entrega 24 V a 15 A frente a 12,5 V a 30 A.

¿Sirve como Orion-Tr?

No. El convertidor Orion 110V a 24V es la serie Orion aislada de alta entrada. Por tanto, no sustituye a Orion-Tr Smart en buses 12/24/48 V bajos.

¿Cuál es el rango de entrada?

Admite 60–140 V DC. Además, GeneraSolar te ayuda a validar el bus real de tu instalación.

¿Qué garantía ofrece Victron?

Garantía de 5 años. De este modo, el convertidor queda cubierto como equipo de alimentación crítica.

Por qué comprar en GeneraSolar

En GeneraSolar contrastamos entrada, salida y SKU antes de enviar. Además, te orientamos entre las variantes 12 V y 24 V de la familia 110 V.

• Asesoramiento en convertidores DC-DC Victron.
• Stock de ORI110243610.
• Soporte de dimensionado y protecciones.

Documentación técnica

• Ficha técnica — Datasheet Orion 110 Isolated ES (PDF)
• Manual — Manual Orion DC DC isolated (PDF)
• Orion 110V 360W drawing (PDF)

Especificaciones técnicas del Orion 110/24-15A

Resumen y próximos pasos

En resumen, el convertidor Orion 110V a 24V es la variante de 15 A para secundarios a 24 V desde bus alto. Por tanto, elige esta referencia si no necesitas la salida a 12 V del 110/12-30A.

Contacta con GeneraSolar para confirmar stock y cableado recomendado.
