Cargador Coche Eléctrico Deye 22kW Trifásico / 7.4kW Monofásico – SUN-EVSE22K01-EU-AC

Cargador coche eléctrico Deye 22kW: recarga AC en casa o negocio

El cargador coche eléctrico Deye 22kW SUN-EVSE22K01-EU-AC es una estación AC con pistola Tipo 2 para vivienda, garaje o nave. Además, entrega hasta 22 kW en trifásica a 32 A o 7 kW en monofásica, con carcasa IP66 y control por Deye Cloud.

Por tanto, puedes usarlo contra red o, si tienes un híbrido Deye, priorizar el excedente fotovoltaico. Asimismo, el armario pesa 3,7 kg y admite montaje en pared o soporte de suelo.

¿Para quién es este wallbox Deye?

Este modelo encaja si quieres recargar un vehículo Tipo 2 en casa sin depender de un punto público. No obstante, también sirve en un garaje de empresa con acometida trifásica de 32 A.

• Vivienda monofásica que admite hasta 7 kW (32 A) en L+N+PE.
• Vivienda o nave trifásica que busca 22 kW de recarga AC en 3L+N+PE.
• Instalación con inversor híbrido Deye y modo solo solar.
• Uso exterior o cubierto que exige IP66 y rango −40 ℃ a +55 ℃.

En cambio, si tu red no puede ceder 32 A dedicados, este equipo se queda corto de margen. Entonces conviene bajar corriente en la app o revisar el cuadro antes de comprar.

Potencia trifásica 22 kW y monofásica 7 kW

La ficha oficial fija 22 kW en trifásica y 7 kW en monofásica a 32 A. En consecuencia, el mismo cargador coche eléctrico Deye 22kW cubre L+N+PE o 3L+N+PE sin cambiar de SKU.

• Trifásica: 230/400 V, 3L+N+PE, 32 A, 22 kW máximos
• Monofásica: 230 V, L1+N+PE, 32 A, 7 kW máximos
• Frecuencia: 50/60 Hz (45–55 Hz / 55–65 Hz)

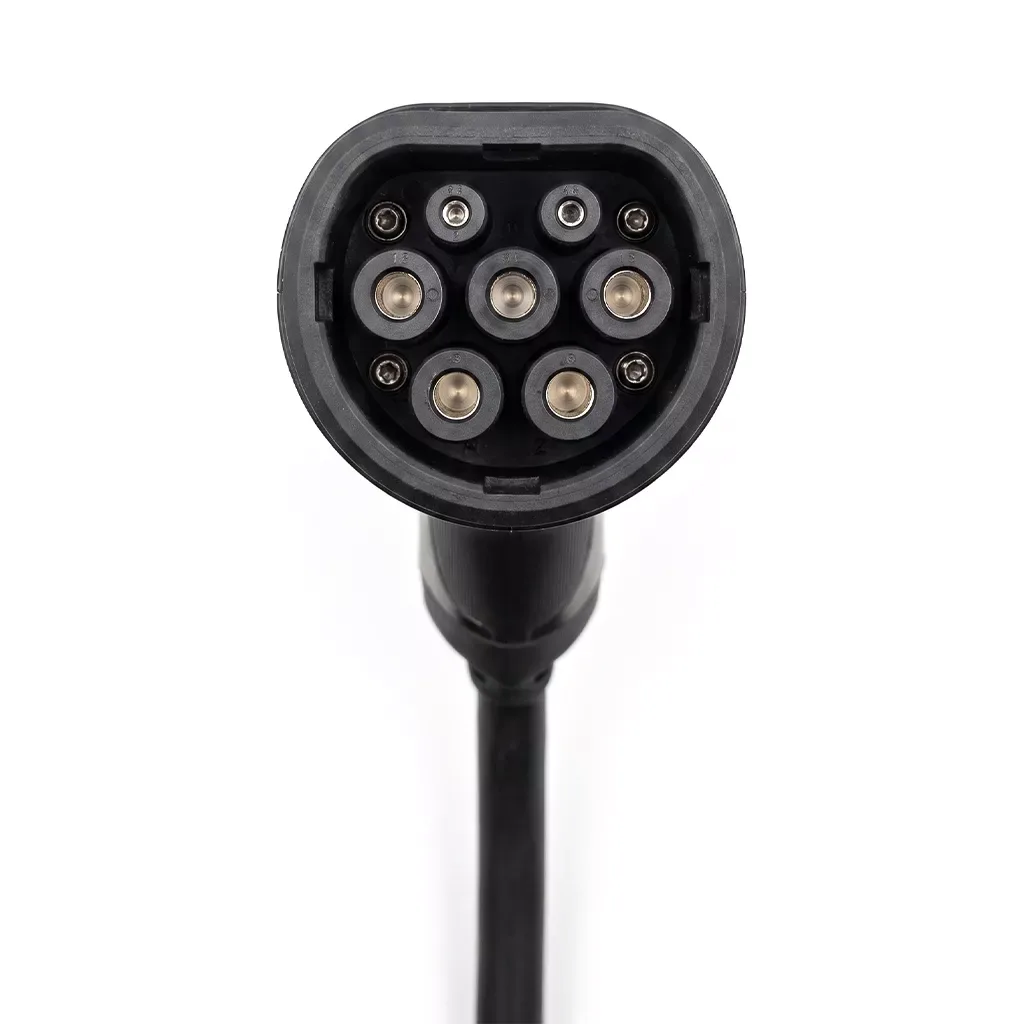

• Conector: IEC 62196 Tipo 2, una pistola, cable estándar 4,2 m

Además, en monofásica el manual obliga a usar L1 (marrón) y N (azul). Por ello, no improvises otra fase: el equipo espera esa secuencia.

Una batería de 60 kWh a 22 kW se aproxima a unas 3 h de recarga teórica. Por otro lado, en 7 kW la misma energía se acerca a 8–9 h. Son cifras orientativas: el vehículo limita la corriente AC que acepta.

Modos de carga y app Deye Cloud

Puedes arrancar en Plug and Play o programar la sesión. Asimismo, el híbrido Deye añade modos solares y de respaldo cuando hay LoRa.

• Plug and Play: enchufas y carga como una carga AC habitual, sin agenda.
• Carga programada: hasta 4 franjas; la cuarta puede cruzar medianoche.
• Solo solar: espera SOC alto (~99 %) y corta si el SOC baja de 95 %.
• Off-grid: apaga el EVSE si el SOC no supera el umbral Off grid SOC.

Por tanto, puedes empujar la recarga a valle o al excedente. Además, en modo solar el manual limita la corriente mínima a 6 A si el excedente no basta.

El control llega por Deye Cloud, por el LCD del híbrido y por el botón de función del cuerpo. En efecto, no necesitas inversor Deye para cargar contra red por Wi-Fi. No obstante, LoRa con el híbrido sí pide el transmisor SUN-SMART-TX01.

Integración solar con inversor híbrido Deye

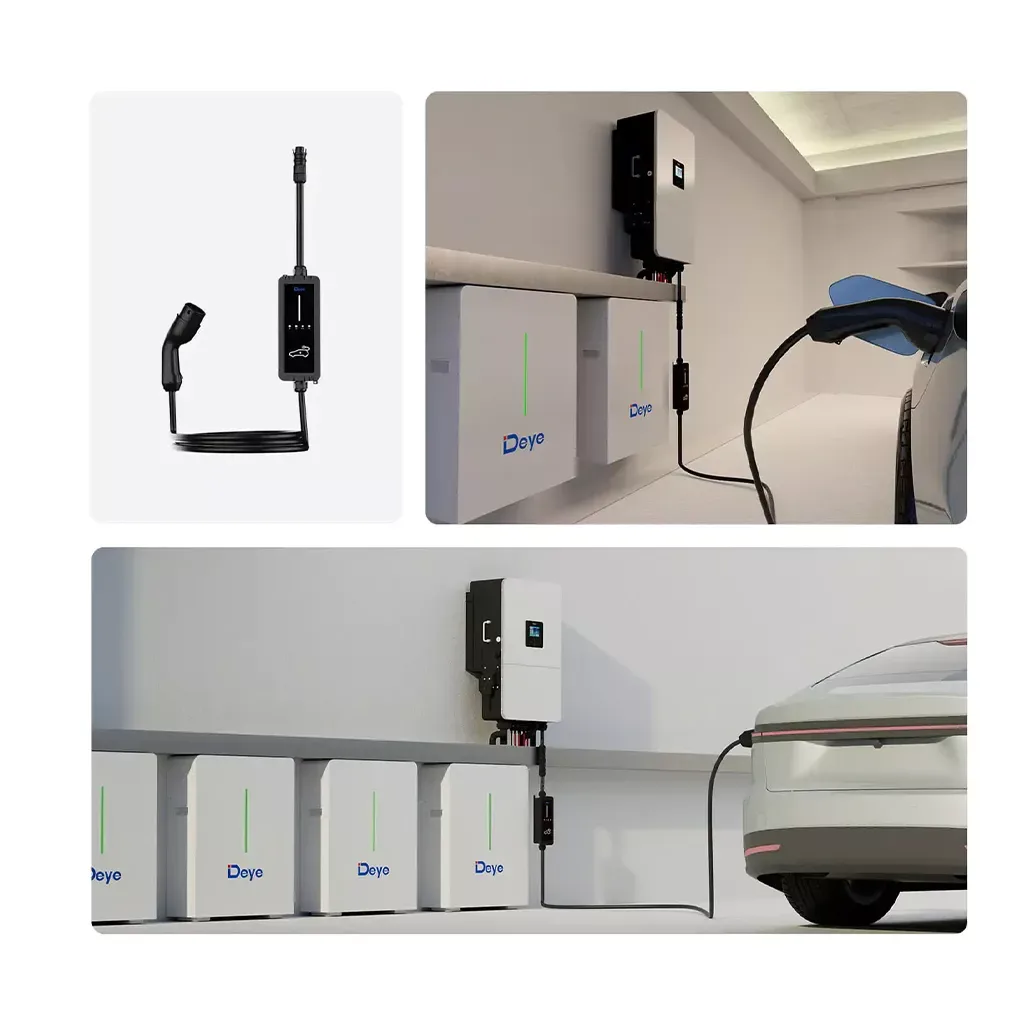

El cargador coche eléctrico Deye 22kW puede colgar del puerto Grid o del puerto Load del híbrido. Además, el manual recuerda que no todos los híbridos Deye aceptan Smart TX.

Si conectas al puerto Load y operas en isla, debes activar el “signal island mode” del inversor. Por consiguiente, confirma firmware y topología con tu instalador antes de tirar cable.

En off-grid, Max charge power no puede bajar de 1000 W en monofásica ni de 4000 W en trifásica. Así que un recorte agresivo de potencia puede chocar con ese suelo.

Gracias a LoRa (863–870 MHz, hasta 200 m) el wallbox habla con el inversor sin bus extra. Por otro lado, Wi-Fi 2,4 GHz y BLE cubren app y puesta en marcha local.

Instalación, protecciones y cableado

La instalación debe ejecutarla un electricista cualificado. De hecho, el manual exige RCD tipo A de 30 mA externo y un magnetotérmico dedicado, además del RCD DC 6 mA integrado.

• Sección AC (22 kW): 10 AWG / 4 mm² de cobre
• IP66: agua a chorro y polvo; apto para exterior
• Armario: 104 × 264 × 58 mm (ancho × alto × fondo)
• Peso: 3,7 kg; ruido < 25 dB
• Altitud: ≤ 3000 m; humedad 5–95 % sin condensación

Asimismo, cada cargador debe ir a red con su propio RCD y su propio automático. Por ello, no compartas la derivación con otras cargas de potencia.

El equipo protege frente a sobretemperatura, baja temperatura, sobretensión, subtensión, cortocircuito, sobrecarga, fallo a tierra y transitorios Tipo II. En resumen, cubre el paquete habitual de un EVSE AC residencial.

Evita sol directo prolongado y deja ventilación. Además, aléjalo de zona de estar: el manual avisa de ruido de operación, aunque declara menos de 25 dB.

Qué incluye el pedido y qué no

El pedido incluye el SUN-EVSE22K01-EU-AC, pistola Tipo 2 de 4,2 m, soporte de pared con tornillería, guía rápida y manual. En cambio, no incluye el SUN-SMART-TX01, el inversor, el RCD 30 mA ni el magnetotérmico.

Tampoco incluye el soporte de suelo si lo quieres aparte. Por tanto, presupuesta cuadro, protecciones y, si buscas modo solar, el transmisor LoRa.

Garantía, normas y seguridad

Deye declara 5 años de garantía de fabricante. Asimismo, el equipo sigue EN IEC 61851-1:2019, EN IEC 61000-6-1/6-3 y la Directiva RED 2014/53/EU, con RoHS 2011/65/EU.

Por ello, conserva factura y número de serie. Además, un montaje fuera de norma puede anular cobertura y dejar el punto fuera de ITC-BT aplicable.

Documentación técnica

• Ficha técnica del cargador coche eléctrico Deye 22kW (PDF)
• Manual de instalación SUN-EVSE11/22K01-EU-AC (PDF)

Especificaciones técnicas del SUN-EVSE22K01-EU-AC

Parámetro	Valor
Modelo	SUN-EVSE22K01-EU-AC
Potencia máxima	22 kW trifásica / 7 kW monofásica
Corriente / tensión	32 A · 230 V o 230/400 V
Conexión	L+N+PE o 3L+N+PE
Conector / cable	Tipo 2 · 4,2 m (5 m opcional)
Comunicación	LoRa / Wi-Fi / BLE
IP / temperatura	IP66 · −40 ℃ ~ +55 ℃
Dimensiones / peso	104 × 264 × 58 mm · 3,7 kg
RCD	DC 6 mA integrado + tipo A 30 mA externo
Garantía fabricante	5 años

Preguntas frecuentes sobre el cargador coche eléctrico Deye 22kW

¿Qué potencia necesito para mi uso?

Si tu cuadro trifásico cede 32 A dedicados, este cargador coche eléctrico Deye 22kW llega a 22 kW. Si solo hay monofásica, el techo es 7 kW. El coche también limita la corriente AC que acepta.

¿Qué incluye el pedido y qué no?

Incluye wallbox, pistola Tipo 2 de 4,2 m, soporte de pared, tornillería y documentación. No incluye SUN-SMART-TX01, RCD 30 mA, automático ni inversor.

¿Es compatible con cualquier coche Tipo 2?

Sí, el conector IEC 62196 Tipo 2 cubre la mayoría de VE y PHEV europeos. Aun así, la potencia real la marca el cargador de a bordo del vehículo.

¿Puedo instalarlo en monofásica y luego pasar a trifásica?

El mismo SKU admite las dos topologías. No obstante, el recableado y las protecciones deben redimensionarse a 32 A trifásicos.

¿Carga con excedente solar sin inversor Deye?

El modo solo solar del manual está pensado para híbrido Deye + LoRa + Smart TX. Contra red, el Wi-Fi basta para Plug and Play y agenda.

¿Cuánto pesa y cabe en un garaje estrecho?

El armario mide 104 × 264 × 58 mm y pesa 3,7 kg. El cable estándar suma 4,2 m, así que sitúa el anclaje cerca de la toma del coche.

¿Puedo instalarlo yo o hace falta un profesional?

Hace falta electricista cualificado. El manual pide RCD tipo A 30 mA, automático dedicado y sección 4 mm² en este modelo de 22 kW.

¿Qué garantía y mantenimiento tiene?

5 años de fabricante. El mantenimiento habitual es visual, firmware OTA y revisar RCD/automático del cuadro.

¿Cuándo elegir el hermano de 11 kW?

El SUN-EVSE11K01-EU-AC es trifásico a 16 A y 11 kW, sin modo 7 kW monofásico de este SKU. Elige 11 kW si tu acometida no llega a 32 A.

¿Cuándo no comprar este modelo?

No lo compres si necesitas CCS DC, si tu cuadro no puede ceder 32 A o si exiges LoRa y tu híbrido Deye no admite SUN-SMART-TX01.

Por qué comprar en GeneraSolar

En GeneraSolar te ayudamos a encajar el cargador coche eléctrico Deye 22kW con tu cuadro, el RCD 30 mA y, si aplica, el híbrido Deye. Además, este SKU se puede reservar mientras llega stock.

• Asesoramiento: mono vs tri, sección 4 mm² y modo solar.
• Documentación: ficha y manual para tu instalador.
• Ecosistema: alineamos wallbox, inversor y transmisor LoRa.

En resumen, el cargador coche eléctrico Deye 22kW concentra 22 kW trifásicos, 7 kW monofásicos, IP66 y app en un armario de 3,7 kg. Por tanto, es una base sólida si ya estás en Deye o quieres un EVSE AC sencillo contra red.

Contacta con GeneraSolar para confirmar acometida, protecciones y reserva del SUN-EVSE22K01-EU-AC.
