Cable VE.Can a NMEA2000 Micro-C macho Victron

cable VE Can NMEA2000 MicroC Victron

cable VE Can NMEA2000 MicroC Victron: puente náutico fiable

El cable VE Can NMEA2000 MicroC Victron conecta un puerto VE.Can de Victron con una red NMEA 2000 mediante conector Micro-C macho. Por tanto, integras el GX con pantallas multifunción del barco.

Por tanto, es el cable de paso cuando quieres ver datos Victron en un MFD náutico o compartir sensores NMEA 2000 con el ecosistema GX. Asimismo, evita adaptadores genéricos sin fusible ni etiquetado.

¿Para quién es este enlace náutico?

Pensado para embarcaciones y vehículos recreativos con red NMEA 2000 y equipos Victron VE.Can. En consecuencia, unifica instrumentación y energía en una sola arquitectura de datos.

• Náutica: enlace Cerbo/GX ↔ backbone NMEA 2000.
• Integradores marinos: MFD + Victron en el mismo bus.
• Retrofit: añadir Victron a una red NMEA ya existente.

Qué problema resuelve

VE.Can y NMEA 2000 son redes CAN compatibles en concepto, pero con conectores y reglas de alimentación distintas. No obstante, este cable Micro-C macho resuelve el puente físico y avisa del fusible de alimentación cruzada.

Gracias a las etiquetas VE.Can / NMEA2000, reduces errores de orientación en el tendido. En la práctica, el esta referencia deja claro cada extremo.

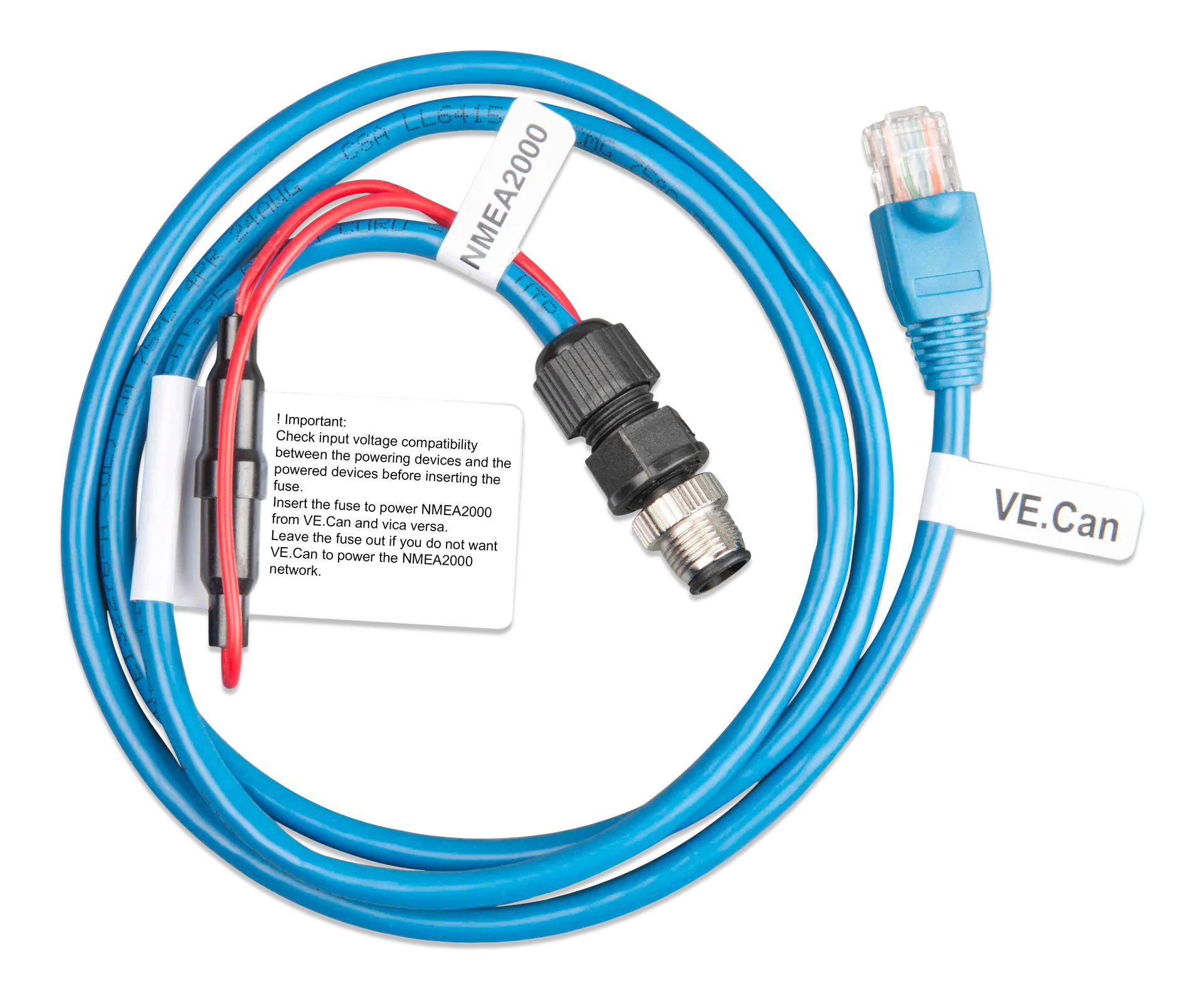

Características principales

• Extremo Victron: RJ45 VE.Can
• Extremo red: Micro-C macho NMEA 2000
• Alimentación: hilos con portafusibles inline
• Código Victron: ASS030520200

Por otro lado, la etiqueta del producto recuerda comprobar compatibilidad de tensión antes de insertar el fusible. De este modo, evitas alimentar dispositivos incompatibles entre buses.

Compatibilidad e integración

Consulta la guía de integración NMEA 2000 y MFD de Victron antes de unir las redes. Además, planifica terminadores, drop cables y consumo del backbone.

Finalmente, deja el fusible fuera si no quieres que VE.Can alimente NMEA 2000 (o viceversa), tal como indica el propio cable.

Instalación y buenas prácticas

Monta el Micro-C en un T o drop del backbone NMEA con el par de apriete habitual marino. Asimismo, fija el tramo VE.Can lejos de RF de emisora si es posible.

• Verifica tensión de alimentación de ambas redes.
• Decide si insertas el fusible de puente de alimentación.
• Comprueba PGNs / datos en el MFD y en el GX.

Alimentación y fusible del tramo NMEA

En muchas instalaciones el backbone NMEA 2000 se alimenta aparte. Además, Victron documenta cuándo retirar o mantener el fusible del cable de enlace.

Por tanto, revisa la guía de integración MFD antes de energizar. Asimismo, no mezcles fuentes de 12 V sin control sobre el mismo backbone.

En embarcaciones con varios MFD, planifica terminadores en ambos extremos. De este modo, stabilizas la comunicación CAN del barco.

Finalmente, etiqueta el tramo VE.Can y el tramo NMEA. En consecuencia, el siguiente técnico entiende la topología sin desmontar el cuadro.

Preguntas frecuentes

¿El cable alimenta siempre la red NMEA?

No. Incluye fusible para decidir si hay puente de alimentación. Por tanto, puedes dejarlo fuera si cada red ya tiene su fuente.

¿Sirve para baterías CAN de terceros?

No. Para baterías BMS CAN usa los cables VE.Can a CAN-bus BMS tipo A/B. En cambio, este SKU es específico NMEA 2000 Micro-C.

Por qué comprar en GeneraSolar

En GeneraSolar te orientamos sobre VE.Can, NMEA 2000 y alimentación del bus. Además, completamos el pedido con cables de potencia VE.Can si tu topología lo requiere.

• Asesoramiento náutico-energético
• Accesorios Victron de datos
• Soporte de integración básica

Especificaciones técnicas resumidas

Además, el este latiguillo NMEA 2000 forma parte del catálogo de accesorios Victron en GeneraSolar.

Documentación técnica

• este latiguillo NMEA 2000 — Certificate Safety IEC 60335 1 19 interfaces (PDF)
• este latiguillo NMEA 2000 — Interfaces 2021 12 29 (PDF)

Resumen y próximos pasos

En resumen, este puente oficial entre VE.Can y NMEA 2000 controla la alimentación con fusible. Por tanto, si tu MFD y tu GX deben compartir datos, esta referencia es el punto de partida correcto.

Contacta con GeneraSolar para revisar topología y fusible antes del montaje.
