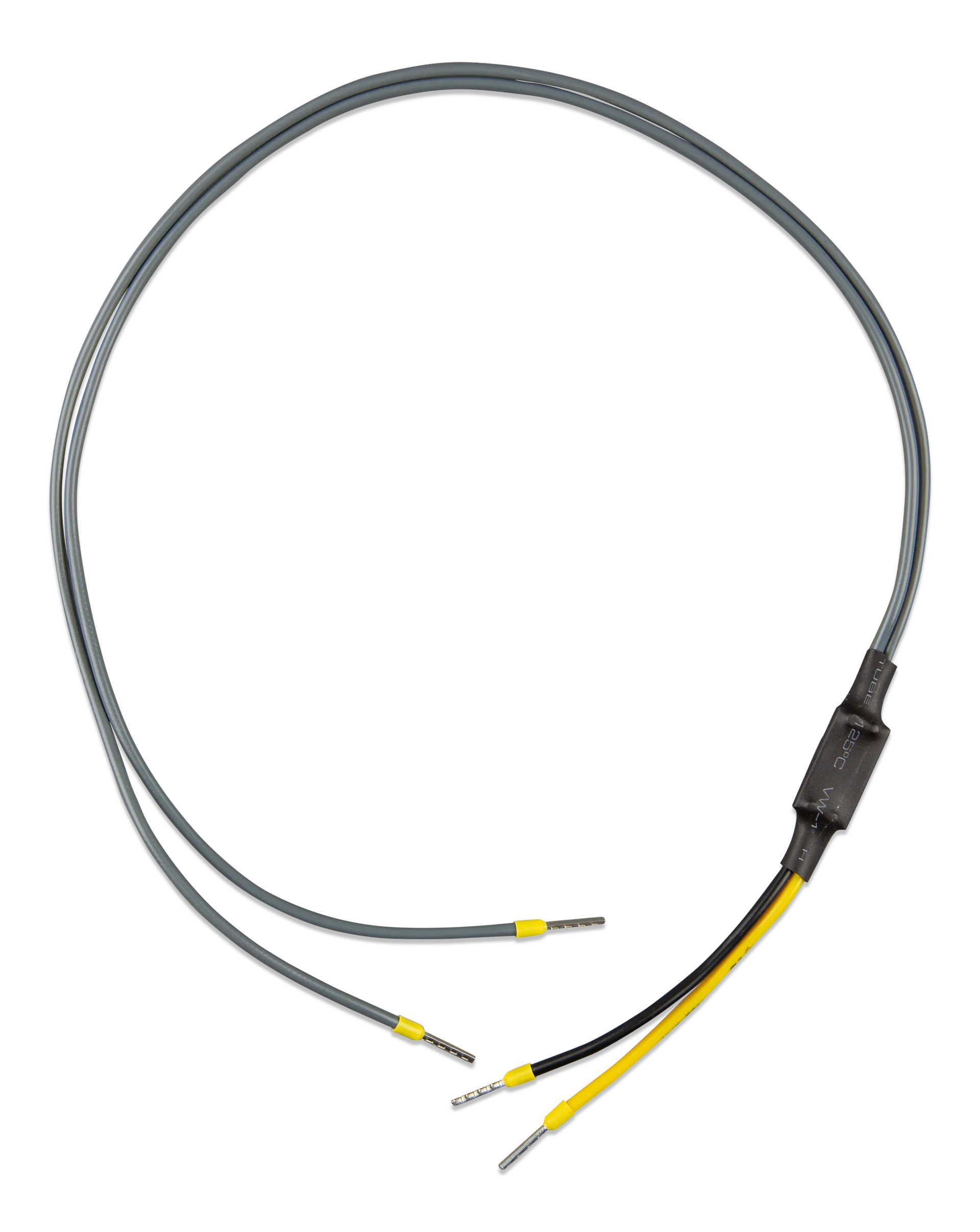

Cable remoto Orion-Tr Isolated Victron

cable remoto Orion-Tr Victron: señal on/off en el banco secundario

El cable remoto Orion-Tr Victron resuelve un detalle crítico del control remoto en cargadores Orion-Tr Isolated. Por defecto, el circuito on/off está referenciado a la batería primaria, normalmente la de arranque.

Además, muchas instalaciones de litio necesitan que esa misma señal se referencie a la batería auxiliar con BMS. En consecuencia, este accesorio oficial Victron evita cableados improvisados y mantiene la lógica del fabricante.

Asimismo, encaja en náutica, caravanas, furgonetas camper y sistemas off-grid con Orion-Tr Isolated. De este modo, el corte o arranque remoto queda alineado con el banco que realmente proteges.

¿Para quién es este cable?

Ideal si ya tienes un Orion-Tr Isolated y un banco secundario de litio con BMS. Además, conviene cuando el on/off remoto no puede compartir referencia con la batería de arranque.

• Litio + BMS: señal remota referenciada al banco auxiliar.
• Náutica y vehículos: control coherente entre arranque y servicio.
• Instaladores: cable Victron ASS070300100, sin inventar el circuito.

Qué problema técnico soluciona

En los Orion-Tr Isolated, el remoto on/off mira hacia la batería primaria. Por tanto, si tu lógica de protección vive en el BMS del banco secundario, la referencia por defecto no basta.

En cambio, este accesorio oficial está pensado para ese escenario. Así, puedes gobernar el cargador desde la batería auxiliar sin forzar un puente genérico.

Finalmente, reduces riesgos de polaridad o referencias cruzadas entre bancos. Por otro lado, dejas documentada una pieza estándar en la instalación.

Especificaciones verificadas

Los valores siguientes salen del manual Victron del accesorio. Además, conviene contrastarlos con tu tensión de sistema antes de energizar.

• Código Victron: ASS070300100
• GTIN-13: 8719076052777
• Tensión máxima de entrada: 35 V
• Tensión máxima de salida: 70 V
• Tensión mínima para pull-down: ≈ 4 V
• Corriente máxima de pull-down: ≈ 30 mA (protección a cortocircuito)
• Garantía típica fabricante: 5 años

No obstante, la longitud exacta del cable no aparece publicada en la ficha. Por tanto, planifica el tendido midiendo el recorrido real entre Orion-Tr y el punto de control.

Compatibilidad e instalación

Usa este accesorio con cargadores Orion-Tr Isolated DC-DC. Además, confirma que tu caso es el de señal remota referenciada a la batería secundaria.

• Conecta según el esquema del manual Victron (arranque vs auxiliar).
• Respeta terminales, polaridad y secciones previstas por el fabricante.
• No sustituyas este cable por un puente genérico sin validar la lógica.
• Verifica que el BMS o el interruptor remoto suministran la señal correcta.

Asimismo, etiqueta ambos extremos tras la puesta en marcha. En consecuencia, el mantenimiento futuro es más rápido y seguro.

Buenas prácticas en sistemas con litio

Antes de energizar, confirma estados del BMS y umbrales de carga. Además, prueba el corte remoto en un ciclo controlado.

Por tanto, documenta en la obra que has instalado este cable remoto. Asimismo, guarda el PIN ASS070300100 en el inventario del sistema.

Por otro lado, combina el accesorio con fusibles y seccionadores DC adecuados. Finalmente, si cambias de Orion-Tr o de BMS, vuelve a validar la referencia del on/off.

Preguntas frecuentes sobre cable remoto Orion-Tr Victron

¿Sirve para Orion-Tr Smart?

Este producto está descrito para Orion-Tr Isolated DC-DC Chargers. En cambio, otras familias pueden usar controles remotos distintos. Por tanto, confirma el modelo exacto antes del pedido.

¿Sustituye al BMS?

No. Solo adapta la referencia de la señal remota. Además, el BMS sigue siendo el cerebro de protección del banco de litio.

¿Puedo fabricar un cable equivalente?

No es recomendable. Asimismo, un cable genérico puede alterar tensiones o corrientes de pull-down. En consecuencia, prefieres la referencia oficial Victron.

Finalmente, si dudas entre este accesorio y otro cable remoto de la marca, consulta con GeneraSolar. De este modo, evitas un pedido incorrecto.

Por qué comprar en GeneraSolar

En GeneraSolar te ayudamos a encajar este accesorio con tu cargador y BMS. Además, contrastamos la lógica de arranque y servicio antes del envío.

• Asesoramiento técnico Victron en DC-DC y litio.
• Stock de la referencia ASS070300100.
• Soporte en puesta en marcha y esquemas.

Documentación técnica

Descarga aquí la documentación oficial del accesorio. Además, archívala junto al esquema de tu instalación.

• cable remoto Orion-Tr Victron — ficha técnica (PDF)
• Declaración de conformidad DIN 14679 (PDF)
• Certificado ISO9001 2024 (PDF)

Especificaciones técnicas

Resumen y próximos pasos

En resumen, el cable remoto Orion-Tr Victron adapta el on/off del Orion-Tr Isolated al banco secundario. Por tanto, es el accesorio correcto cuando el BMS de litio debe gobernar esa señal.

Contacta con GeneraSolar para confirmar compatibilidad con tu Orion-Tr y tu esquema de baterías.
