Cable alimentación VE.Can Victron (BPP900600100)

cable alimentacion VE Can Victron: alimenta el bus cuando hace falta

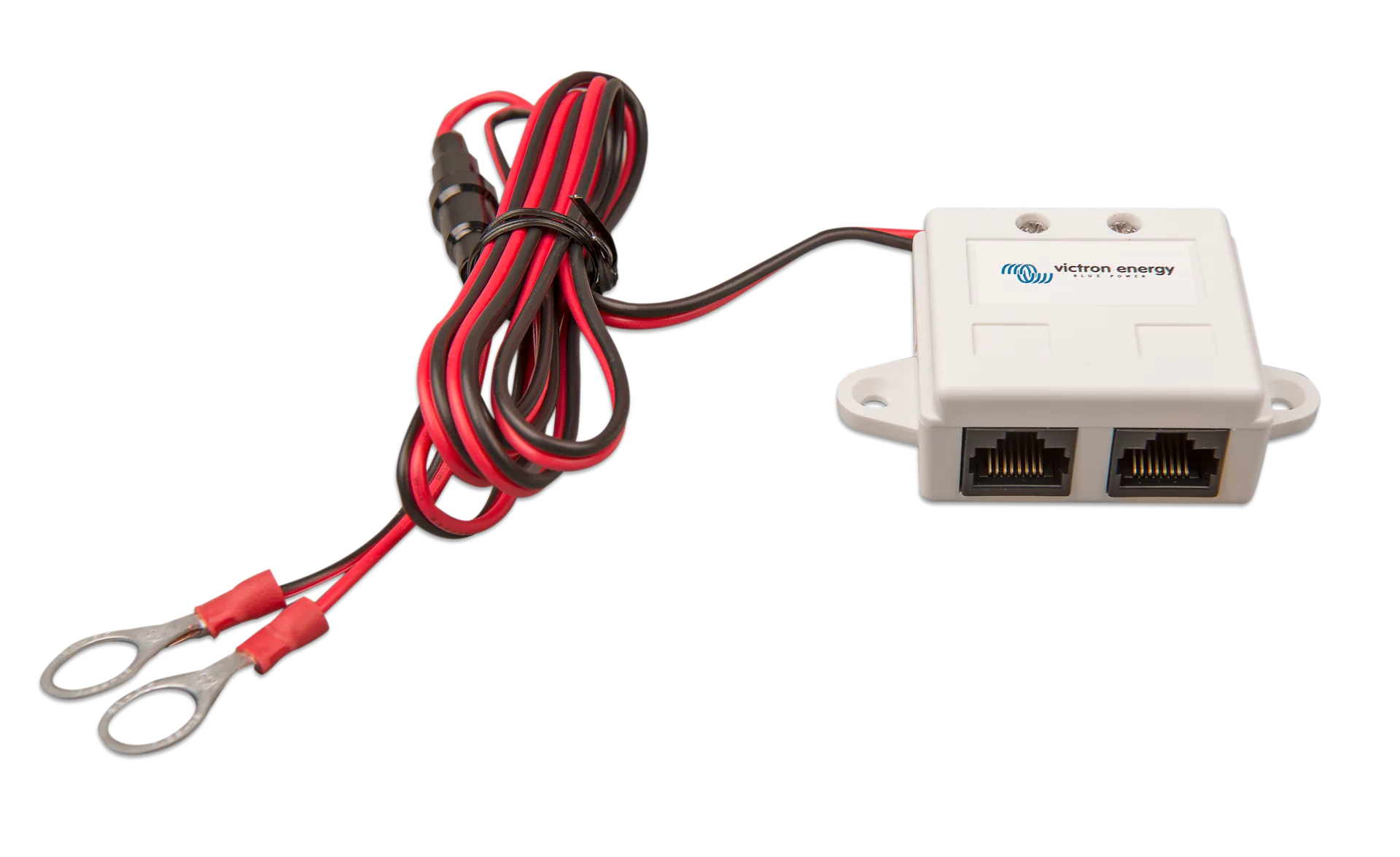

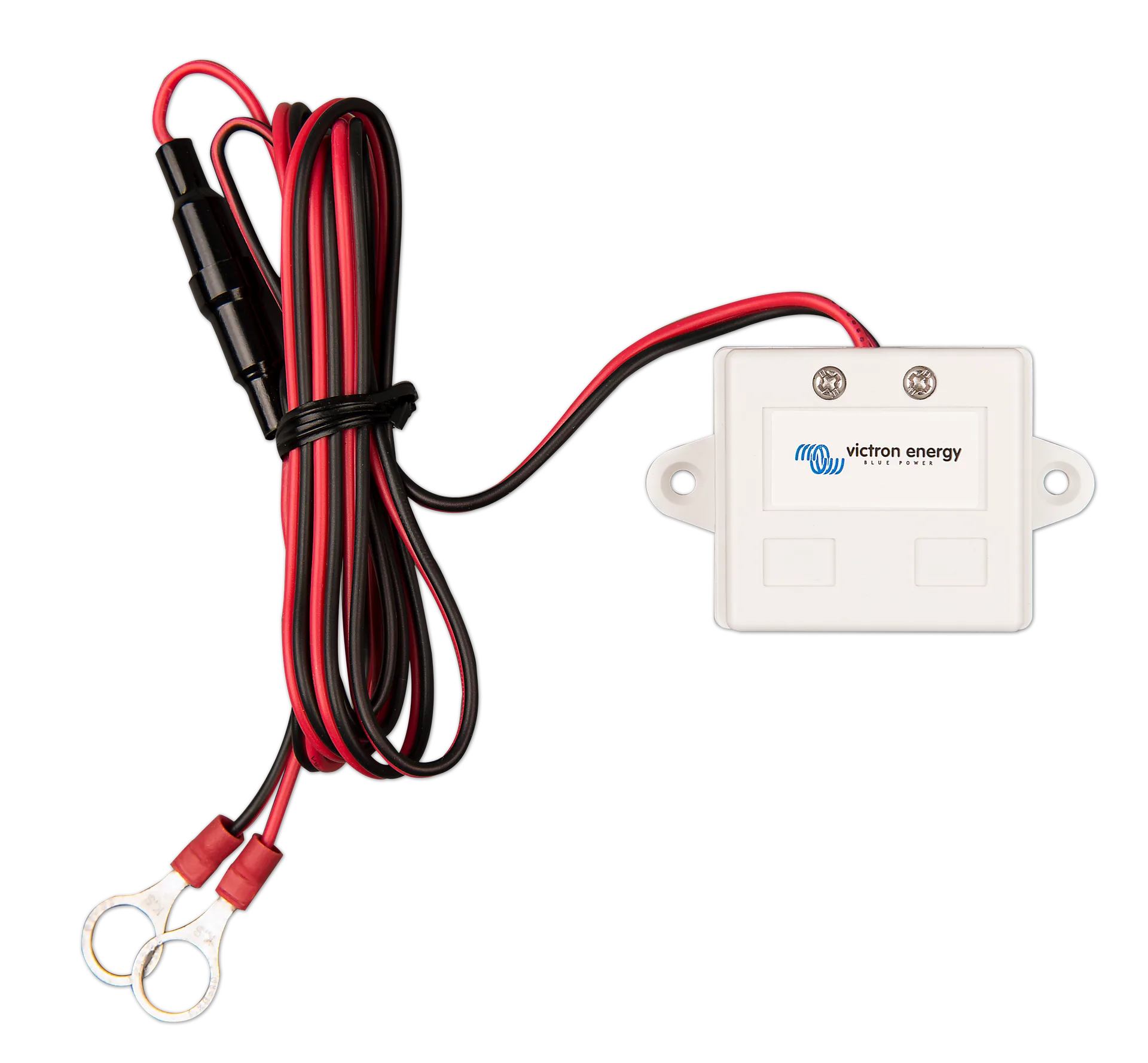

El cable alimentacion VE Can Victron suministra energía al bus VE.Can cuando no está alimentado por un Skylla-i o un MPPT. Además, incluye caja con dos RJ45, cable rojo/negro con fusible y terminales de anilla para la fuente DC.

Por tanto, es el accesorio indicado para topologías donde el CAN Victron necesita alimentación dedicada. Asimismo, Victron lo referencia para el producto BPP900600100 y escenarios equivalentes de alimentación VE.Can.

¿Para quién es esta alimentación de bus?

Útil en instalaciones con varios nodos VE.Can que no reciben 12/24 V desde un cargador o MPPT compatible. En consecuencia, estabilizas el bus y evitas caídas de comunicación por falta de alimentación.

• Sistemas GX densos: varios dispositivos en cadena VE.Can.
• Sin Skylla-i / MPPT alimentando el bus: fuente DC dedicada.
• Integraciones: cuando el manual pide cable ASS030690000.

Qué problema resuelve

Algunos equipos inyectan alimentación al VE.Can; otros no. No obstante, si ningún nodo alimenta el bus, la red puede fallar de forma intermitente. Gracias a esta referencia, aportas 12/24 V de forma controlada y protegida por fusible.

Finalmente, los dos RJ45 permiten insertar la alimentación en la cadena sin Y improvisadas. En ese caso, el esta referencia actúa como inyector del bus.

Características principales

• Código Victron: ASS030690000
• Puertos: 2× RJ45 VE.Can en caja
• Entrada DC: cable rojo/negro con fusible inline
• Terminación: terminales de anilla
• Uso tipificado: alimentación VE.Can (p. ej. BPP900600100)

Compatibilidad e integración

Conecta los RJ45 en serie con el resto del bus VE.Can y alimenta desde un punto DC protegido. Además, respeta polaridad y el fusible indicado por Victron.

Por otro lado, si un Skylla-i o MPPT ya alimenta el CAN, puede no ser necesario este cable. De este modo, evita dobles alimentaciones conflictivas; revisa el manual del sistema.

Instalación y buenas prácticas

Fija la caja blanca cerca del tendido VE.Can y lleva los terminales a un busbar o borne adecuado. Asimismo, deja holgura para servicio del fusible.

• Comprueba tensión del banco (12/24 V según sistema).
• No puentear el fusible.
• Verifica continuidad del bus tras insertar la caja.

Preguntas frecuentes

¿Sustituye a un terminador VE.Can?

No. Este accesorio alimenta; los terminadores cierran el bus. Por tanto, sigue montando terminadores en los extremos según Victron.

¿Lo necesito siempre?

Solo cuando el bus no recibe alimentación de otro equipo. En cambio, si un MPPT o Skylla-i ya alimenta VE.Can, confirma en el manual si debes omitirlo.

Por qué comprar en GeneraSolar

En GeneraSolar revisamos si tu topología VE.Can necesita alimentación dedicada. Además, te proponemos cables de datos, terminadores y GX coherentes con el esquema.

• Diagnóstico de bus VE.Can
• Accesorios de comunicación modelo
• Soporte de montaje

Especificaciones técnicas resumidas

Documentación técnica

• cable alimentacion VE Can Victron — Auxiliary components part two 2023 10 11 (PDF)

Resumen y próximos pasos

En resumen, esta referencia aporta alimentación protegida al bus cuando Skylla-i o MPPT no lo hacen. Por tanto, si tu cadena VE.Can pierde nodos por falta de tensión, es la solución Victron.

Contacta con GeneraSolar para confirmar si tu esquema lo necesita.
